Cilindros hidráulicos, como os principais atuadores dos sistemas hidráulicos, são principalmente responsáveis por converter eficientemente a energia hidráulica em energia mecânica para alcançar um movimento linear de recíproco ou balanço. Com sua estrutura simples e desempenho estável, geralmente é amplamente utilizado em vários tipos de máquinas para substituir dispositivos de redução complexos e fornecer movimento sem problemas e suave. A força de saída do cilindro hidráulico está intimamente relacionada à área efetiva do pistão e à diferença de pressão nas duas extremidades. Sua estrutura básica inclui componentes principais, como barril de cilindro, cabeça do cilindro, haste de pistão e pistão, dispositivo de vedação, etc., e o buffer e o dispositivo de escape são configurados de acordo com as necessidades reais.
A estrutura deCilindros hidráulicosé mutável, portanto, seus métodos de classificação também são diversos. De acordo com seu modo de movimento, os cilindros hidráulicos podem ser divididos em dois tipos: tipo linear de movimento alternativo e tipo de giro rotativo. Ao mesmo tempo, de acordo com a ação da pressão hidráulica, os cilindros hidráulicos podem ser divididos em tipo de ação única e tipo de ação dupla. Além disso, a forma estrutural também é uma dimensão importante da classificação, incluindo tipo de pistão, tipo de êmbolo, tipo de manga telescópica de vários estágios e tipo de rack de engrenagem. Além disso, o formulário de instalação e o nível de pressão do cilindro hidráulico também são a base para sua classificação, como diferentes métodos de instalação, como tirador, brincos, pés de base, eixos de dobradiças e diferentes níveis de pressão, como 16MPa, 25MPa e 31,5mpa.
Os cilindros hidráulicos são um dispositivo que converte energia líquida em energia mecânica. Ele pode suportar grandes forças, porque seu fluido de trabalho pode transmitir força, permitindo que o cilindro hidráulico suponha facilmente grandes cargas. Ele funciona sem problemas e, como o fluxo do fluido de trabalho é contínuo, não haverá impacto e vibração. Devido à sua estrutura simples, tamanho pequeno, operação confiável e vida longa, é amplamente utilizada na produção industrial e pode se adaptar a vários ambientes e espaços de trabalho. E é muito conveniente controlar, e o controle do cilindro hidráulico pode ser alcançado ajustando a pressão e o fluxo do sistema hidráulico.
Os cilindros hidráulicos têm uma ampla gama de aplicações na produção industrial, incluindo principalmente indústrias de máquina -ferramenta: como máquinas de fresagem, máquinas de perfuração, torno etc., usados para controlar o movimento de cortadores de moagem, brocas, ferramentas, etc. A ação metalúrgica: pode ser usada para a vida útil, a abertura, o fechamento, a pinça e outras ações. Indústria de mineração: usado para levantar, inclinar, fixar e outro controle de máquinas de mineração. Indústria da construção: Usado para elevação, inclinação, fixação e outro controle de máquinas de construção, como guindastes de torre, elevadores, etc. Máquinas agrícolas: usadas para elevação, inclinação, direção e outro controle de máquinas agrícolas, como tratores, colheitadeiras de combinação, etc.
Cilindros hidráulicos podem ser divididos em pistãoCilindros hidráulicos, cilindros hidráulicos de êmbolo, cilindros hidráulicos telescópicos e cilindros hidráulicos de balanço de acordo com suas características de estrutura e operação. Cada um deles tem vantagens estruturais e características de processamento.

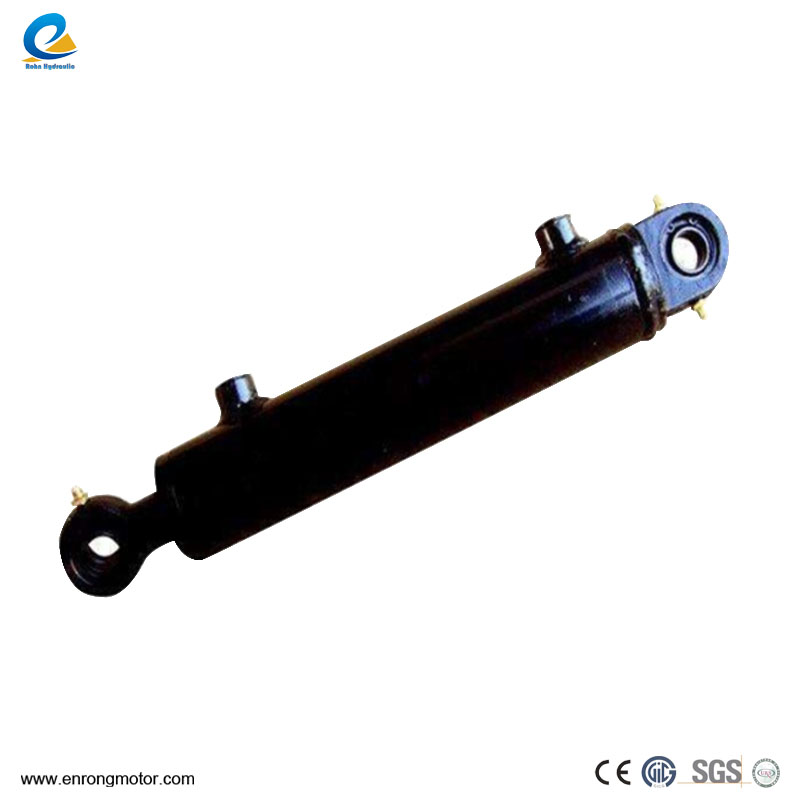

Os cilindros hidráulicos do pistão são divididos em estruturas de haste única e dupla, com formas de ação dupla e de ação única. A característica do movimento do pistão é unidirecional, exigindo que a força externa empurre na direção oposta, enquanto os cilindros de ação dupla podem se mover em duas direções através da pressão hidráulica. A característica de um cilindro hidráulico de haste de pistão único é que ele possui uma haste de pistão apenas em uma extremidade. A figura mostra um cilindro hidráulico típico de pistão único, com portas de óleo de entrada e saída A e B nas duas extremidades. Essas portas de óleo podem ser alimentadas com óleo de pressão ou óleo de retorno, alcançando o movimento em duas direções. Portanto, esse tipo de cilindro hidráulico é chamado de cilindro de ação dupla.
O movimento do pistão do cilindro hidráulico do pistão é unidirecional e seu movimento reverso requer força externa para alcançar. Apesar disso, seu derrame geralmente é mais longo que o de um único cilindro hidráulico da haste da haste. Os cilindros hidráulicos do pistão incluem principalmente duas estruturas: haste única e haste dupla. Seus métodos de fixação podem ser divididos em duas categorias: fixação do corpo do cilindro e fixação da haste do pistão. De acordo com a ação da pressão hidráulica, ela pode ser dividida em tipos de ação única e de ação dupla.
O cilindro hidráulico do êmbolo é um projeto de ação única, o movimento é acionado pela pressão hidráulica e o golpe de retorno requer força externa. É adequado para aplicações de longo prazo, mas devido ao peso do êmbolo, é necessário evitar a deformação causada por seu próprio peso quando usado horizontalmente. Não há contato entre o êmbolo e a manga do cilindro, e ele é suportado apenas pela manga do cilindro, que simplifica a dificuldade de processamento da manga do cilindro e é particularmente adequada para fazer cilindros hidráulicos de longo curso.
Devido ao grande peso do êmbolo, ele pode ceder devido ao seu próprio peso quando colocado horizontalmente, resultando no desgaste unilateral do selo e do guia, por isso é mais adequado usá -lo verticalmente. O êmbolo está sempre sob pressão durante o trabalho, por isso precisa ter rigidez suficiente para manter a estabilidade.
Os cilindros hidráulicos telescópicos alcançam traços longos através de pistões de vários estágios e são frequentemente usados em máquinas de engenharia. Quando o pistão é retraído, o comprimento é mais curto e a velocidade e a força de saída mudarão. O cilindro hidráulico telescópico contém dois ou mais estágios de pistões, que se estendem em ordem de grande a pequena e se retraem em ordem de pequena a grande. Esse cilindro hidráulico pode atingir um curso mais longo e, ao mesmo tempo, é de curta duração quando retraído e tem uma estrutura compacta. É frequentemente usado em máquinas de engenharia e máquinas agrícolas. À medida que vários pistões se movem em sequência, sua velocidade e força de saída mudarão.
Os cilindros hidráulicos de balanço são usados em máquinas que requer movimento de rotação. O movimento de balanço ou rotação é alcançado alterando a pressão hidráulica. A estrutura possui lâminas únicas, lâminas duplas e balanço em espiral. Os cilindros hidráulicos oscilantes são cilindros hidráulicos com uma estrutura especial, e seu movimento de saída é o balanço ou o movimento rotacional. Esse cilindro hidráulico é frequentemente usado em sistemas mecânicos que requerem movimento de rotação, como máquinas de engenharia, máquinas metalúrgicas, etc. Seu princípio de trabalho é controlar o ângulo de giro e a força do pistão, alterando a direção e o tamanho da pressão hidráulica, para alcançar o movimento de rotação exigido. Os cilindros hidráulicos oscilantes, como atuadores -chave que produzem torque e alcançam movimento alternativo, têm várias formas de design, incluindo lâminas únicas, lâminas duplas e balanço em espiral.
Os cilindros hidráulicos são um componente hidráulico muito importante, que tem as características de suportar grandes forças, funcionando sem problemas e sendo altamente confiáveis. Eles são amplamente utilizados em máquinas -ferramentas, metalurgia, mineração, construção, agricultura e outros campos.
